Mit dem Klemmfix
bieten wir ein Spannsystem zur Befestigung von Anbauteilen
An
Trägersystemen im Bereich Anlagentechnik, Fahrzeugbau, Stahlbau usw.
|
|
|
|

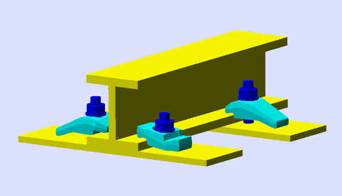

Die spezielle Konstruktion des Klemmfix ermöglicht das Klemmen von Anbauteilen an Flanschen und Trägern mit unterschiedlicher Stärke. |
Dadurch kann die Vielfalt in der Lagerhaltung des Klemmsystems oft stark reduziert werden Es werden keine weiteren Teile wie etwa Ausgleichspfanne
oder ähnliches benötigt. |

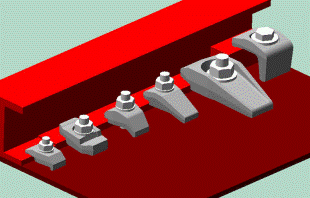

Diese Ansicht zeigt Ihnen die
Auswahl der unterschiedlichen Systeme

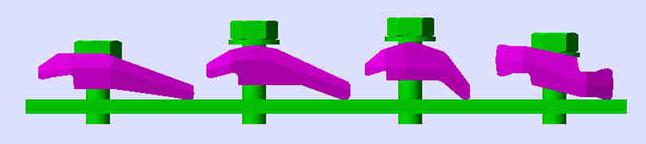

. Sk
20... Sk
10... Sk 12... Sk 30...
|
Artikel-Nr. |
Gesamtlänge |
Gewinde |
Spannhöhe |
Beschreibung / Besonderheit |
|
Sk 1008-08 |
45 mm |
M 8
|
6 - 12 mm |
lange Form |
|
Sk 1010-10 |
60 mm |
M 10
|
8 - 15 mm |
lange Form |
|
Sk 1210-10 |
42 mm |
M 10
|
3 - 15 mm |
kurze Form |
|
Sk 3010-10 |
48 mm |
M 10
|
8 - 15 mm |
Schraubenkopf liegt voll auf |
|
Sk 2010-12 |
73 mm |
M 12
|
8 - 16 mm |
Schraubenkopf versenkt |
|
Sk 2020-16 |
103 mm |
M 16
|
6 - 18 mm |
Schraubenkopf versenkt |
Der Klemmfix ist so konstruiert, dass an Trägern unterschiedlicher Dicke geklemmt werden kann.
Der Höhenausgleich wird durch leichtes neigen des Klemmfix erreicht.
Durch die Anschlagnase wird eine vorbestimmte Lagefixierung erreicht. Mit dieser Nase können
entstehende Schubkräfte aufgefangen werden.
Sie erhalten den Klemmfix zur Zeit für Gewindegrößen von M10 bis M 16
Die Standartlieferung beinhaltet den Klemmfix jedoch ohne Schraube.
Diese kann
separat in benötigter Abmessung bestellt werden.
Die angebotenen Ausführungen und Baugrößen werden laufend erweitert und angepasst.
Schauen Sei deshalb ab und zu auf dieser Seite nach.
Sollten
Sie eine Form oder Baugröße vermissen, teilen Sie uns dies bitte mit.
Denn
durch Kundenanforderungen können wir die besten Ausführungen realisieren.
For prices inform by our agent
Order-example: 8 pce Clamping elements “ ideal” No. Si 120-16
8 pce Screws
DIN 912 12.9 M 16 x 120
Inquiry or order send
a e-Mail
