Spannsystem  > ideal <                                     zurück zur Startseite



Dieses Spannsystem eignet sich für alle Spannaufgaben auf Maschinentischen mit

T-Nuten (10 bis 28) oder mit Gewinden (M 10 bis M 24) (bis M36 Sonderlösung anfragen)

Anwendbar auf: Kunststoff-Spritzgiessmaschinen, Fräsmaschien, BAZ, Bohrmaschinen,

Hydraulische und Exzenterpressen uvm.



In der Grundausführung können sie je nach Baugröße von 0..50 bis zu 0..100 mm hoch spannen.

In der Erweiterung mit dem Spannblock lässt sich die Spannhöhe erweitern.



Die besondere Konstruktion der Spannelemente erlaubt eine große stufenlose Verstellmöglichkeit.

Werkzeug-Aufspannplatten mit unterschiedlicher Höhe und Größe können mühelos auf Maschinentischen mit T-Nuten- oder Gewindeaufnahmen gespannt werden.

Es ist immer eine exakte Aufspannung gewährleistet.

Die Spannelemente sind einfach in der Handhabung.

Das Gegenlager ist beweglich mit dem Pratzenkörper verbunden. Es werden keine weiteren Hilfsmittel wie Spannunterlagen benötigt.

Ein Werkzeugwechsel kann in wesentlich kürzerer Zeit durchgeführt werden.

Beschreibung: si-120-2

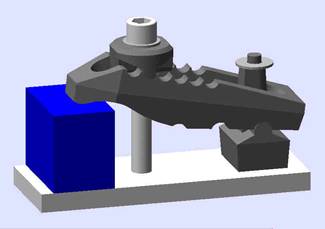

Beschreibung: si-220-2

Diese Bauart gibt es in zwei Baugrößen für einen

Gewindebereich von M 10 bis M 16. Die Spannelemente können beidseitig spannen.

Diese Bauart gibt es in zwei Baugrößen für einen

Gewindebereich von M 16 bis M 24. Für Gewinde

M 30 und M 36 gibt es Gewindereduzierungen.

Beschreibung: si-220-1

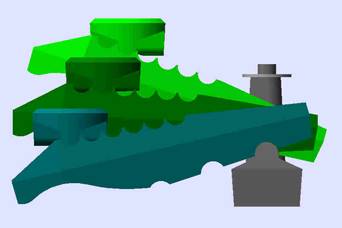

Dieses Bild stellt die Funktionsweise unserer Spannelemente dar.

Durch Schwenken des Pratzenkörpers kann bis zur maximalen Spannhöhe jede Höhe durch einfaches Anlegen am Werkzeug/Werkstück gespannt werden, ohne weitere Hilfsmittel wie Treppenböcke oder Unterlagen.

Der variable Abstand zwischen Schraube und dem zu spannenden Teil wird durch ein Rastersystem eingestellt.

Beschreibung: Bild-30

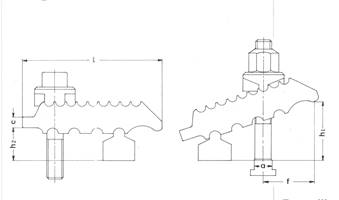

Die Zeichnung zeigt die in der Tabelle aufgeführten Spannbereiche und Maße.

Die Zeichnung entspricht der Größe 020 und 120

Bei den Baugröße 220 und 320 ist der hintere Spannteil nicht vorhanden.





Anhand der folgenden Tabellen können Sie sich die gewünschten Artikel und Mengen aussuchen.

Fragen Sie diese bei uns an, damit wir Ihnen umgehend ein Angebot unterbreiten können.



Selbstverständlich besteht die Möglichkeit unsere Artikel zu testen.

Sprechen Sie mit uns, damit wir Ihnen Muster für Testzwecke zusenden können.



Spannelemente >>ideal<< (ohne Schrauben)

Als Zubehör liefern wir Inbus-Schrauben DIN 912 Güte12.9, T-Nutenschrauben DIN 787 Güte 8.8,

Scheiben DIN 125, gehärtete Scheiben DIN 6340 sowie andere Zubehörteile wie Schlüssel,

Stiftschrauben oder  T-Nutensteine. Preis auf Anfrage.



Diese Preisliste ist gültig ab 01.10.2015

-- fordern Sie unsere neue Gesamtpreisliste an --





Bestell-Nr.


Gewinde

Spannbereich

Preis / St.

EURO - €



Schraubenabmessungen mit Spannbereich

       DIN 912 12.9                      DIN 787 8.8





h1

h2

f max.

c

L

o. Mwst.



Abmessung

d x l

Spann-

höhe



Abmessung

Spann-

höhe































Si 020-10



M 10



0- 50



  25



50



10



100



35,--



M 10 x   80

M 10 x   90

M 10 x 100

  0 – 25

20 – 38

35 – 50





10 M10 x 115

12 M10 x 115



 0 -   50

 0 -   50



Si 020-12



M 12



0- 50



  25



50



10



100



35,--



M 12 x   80

M 12 x   90

M 12 x 100

  0 – 25

15 – 38

27 – 50





12 M12 x 115

14 M12 x 115



 0 -   50

 0 -   50































Si 120-12



M 12



0- 70



  30



75



12



135



42,--



M 12 x   90

M 12 x 110

M 12 x 120

  0 – 25

25 – 50

50 – 70





12 M12 x 125

14 M12 x 125



 0 -   70

 0 -   70



Si 120-16



M 16



0- 70



  30



75



12



135



42,--



M 16 x 100

M 16 x 110

M 16 x 120

  0 – 30

25 – 50

40 – 70





16 M16 x 125

18 M16 x 125



 0 -   70

 0 -   70































Si 220-16



M 16



0- 80







105







190



54,--



M 16 x 110

M 16 x 120

M 16 x 140

  0 – 35

25 – 55

45 – 80





16 M16 x 175

18 M16 x 175



 0 -   80

 0 -   80



Si 220-20



M 20



0- 80







105







190



54,--



M 20 x 110

M 20 x 130

M 20 x 150

  0 – 30

30 – 60

55 – 80





20 M20 x 175

22 M20 x 175



 0 -   80

 0 -   80































Si 320-20



M 20



0-100







140







240



79,--



M 20 x 130

M 20 x 150

M 20 x 180

  0 – 35

35 – 65

65 -100





20 M20 x 200

22 M20 x 200



 0 - 100

 0 - 100



Si 320-24



M 24



0-100







140







240



79,--



M 24 x 130

M 24 x 150

M 24 x 180

  0 – 35

35 – 65

65 -100





24 M24 x 200

28 M24 x 200



 0 - 100

 0 - 100





Bestell-Beispiele:  8 Stück Spannelement ideal  Nr. Si 120-16

8 Stück Schrauben DIN 912 12.9  M 16 x 120

Die aufgeführten Spannbereiche der Schrauben sind Richtwerte und können je nach Lage etwas abweichen.

Die genannten Preise sind ohne Mwst.

Die Lieferung erfolgt innerhalb Deutschland  unfrei, ab  400,-- € frei Haus

Ins Ausland  erfolgt die Lieferung ab 400,- € frei Grenze Deutschland

Die zur Zeit gültige Preisliste vom 01.10.2015 und kann angefordert werden.

Alle früheren Preislisten verlieren zum 01.10.2015 ihre Gültigkeit.
