Spannsystem  > Multiclamp <                                        zurück zur Startseite

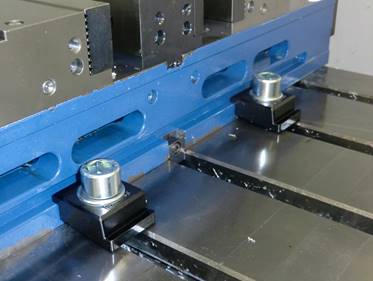

Wir stellen Ihnen unsere neuen Multiclamp-Spanner zum Festspannen von Schraubstöcken

auf Fräsmaschinen bzw. Bearbeitungszentren vor.





Das Multiclamp-Spannelement „Sk 3520“ in gefräster Ausführung ist ein Wechselelement, mit dem auf unterschiedliche Höhen gespannt

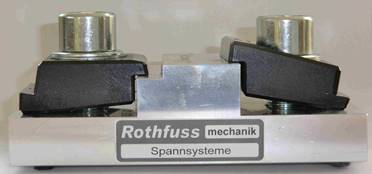

Dadurch ist es möglich mit demselben Element auf einer Spannhöhe von 15 und 20 mm zu spannen (Bild rechts).

Die unterschiedliche Spannhöhe wird durch Umschlag des Spannelementes erreicht.



Das Element ist in einer extrem kurzen Bauweise ausgeführt, so dass auch bei beengtem Platz sicher und fest gespannt werden kann.

Durch diese Ausführungen lässt sich die Lagerhaltung der Spanner auf ein Minimum reduzieren.







Das Multiclamp-SpannlementSk 450“ in gefräster Ausführung gibt es für Spannhöhen von 15 und 20mm.

Dadurch können die allermeisten Schraubstöcke aufgespannt werden.

Auch diese Element hat eine sehr kurze Bauweise, um auch bei beengtem Platz sicher und fest spannen zu können.







Anhand der folgenden Tabellen können Sie sich die gewünschten Artikel und Mengen aussuchen.

Fragen Sie diese bei uns an, damit wir Ihnen umgehend ein Angebot unterbreiten können.



Bestellen Sie einfach mit unserem zum Bestell-Formular welches sich in einem extra Fenster öffnet.



Mindest-Bestellmenge: 4 Stück





Artiekl-Nr.

Spannbereich

Ausführung



Preis €/Stück



Sk 3520-16

für Schrauben M16

Spannhöhe:  15 und 20mm

Länge: 50mm

ohne Schraube

Bohrung: ø17mm



24,-



Sk 3520-M16

für Schrauben M16

Spannhöhe:  15 und 20mm

Gesamtlänge: 50mm

für Gewindeplatte

Mit Schraube DIN 912

(Inbus) M16x45



27,-



Sk 3520-T14

wie oben

für T-Nutentisch



mit Schraube DIN 912 (Inbus) M12x45 und

T-Nutenstein T14-M12

für T-Nute DIN 508



29,-



Sk 3520-T16

wie oben

für T-Nutentisch

mit Schraube DIN 912

(Inbus) M12x50 und

T-Nutenstein T18-M12

für T-Nute DIN 508



30,-



Sk 3520-T18

wie oben

für T-Nutentisch

mit Schraube DIN 912

(Inbus) M16x55 und

T-Nutenstein T18-M16

für T-Nute DIN 508



31,-



SK 3520-T22

wie oben

für T-Nutentisch

mit Schraube DIN 912

(Inbus) M16x65 und

T-Nutenstein T22-M16

für T-Nute DIN 508



34,-















Sk 450-12-15

für Schraube M12

Spannhöhe: 15mm

Länge: 43mm, Höhe: 23mm

Ohne Schraube

Bohrung: ø13mm



18,-



Sk 450-M12-15

wie oben

für Gewindeplatte

mit Schraube DIN 912

(Inbus) M12x40



21,-



Sk 450-T14-15

wie oben

für T-Nutentisch

mit Schraube DIN 912

(Inbus) M12x45 und

T-Nutenstein T14-M12

Für T-Nute DIN 508



23,-



Sk 450-T16-15

wie oben

für T-Nutentisch

mit Schraube DIN 912

(Inbus) M12x50 und

T-Nutenstein T16-M12

Für T-Nute DIN 508



24,-



Sk 450-T18-15

wie oben

für T-Nutentisch

mit Schraube DIN 912

(Inbus) M12x55 und

T-Nutenstein T18-M12

Für T-Nute DIN 508



25,-















Sk 450-12-20

für Schraube M12

Spannhöhe: 20mm

Länge: 43mm, Höhe 28mm

Ohne Schraube

Bohrung: ø13mm



19,-



Sk 450-M12-20

wie oben

für Gewindeplatte

mit Schraube DIN 912

(Inbus) M12x45



22,-



Sk 450-T14-20

wie oben

für T-Nutentisch

mit Schraube DIN 912

(Inbus) M12x50 und

T-Nutenstein T14-M12

Für T-Nute DIN 508



24,-



Sk 450-T16-20

wie oben

für T-Nutentisch

mit Schraube DIN 912

(Inbus) M12x55 und

T-Nutenstein T16-M12

Für T-Nute DIN 508



25,-



Sk 450-T18-20

wie oben

für T-Nutentisch

mit Schraube DIN 912

(Inbus) M12x60 und

T-Nutenstein T18-M12

Für T-Nute DIN 508



26,-









Diese Preise sind gültig ab 01.04.2014



Bestell-Beispiele:  8 Stück Spannelement ideal  Nr. Sk 3520-T14

Die genannten Preise sind ohne Mwst.

Die Lieferung erfolgt innerhalb Deutschland  unfrei, ab  400,-- € frei Haus

Ins Ausland  erfolgt die Lieferung ab 400,- € frei Grenze Deutschland

Bei Erscheinung einer neuen Preisliste verlieren die hier genannten Preise ihre Gültigkeit
